1.1　監控內容

   1) 局站能耗管理

機房：監測市電總電量、空調電量、油機電量、節能設備電量、開關電源電量、UPS電量、列頭柜電量、其他設備電量、主進線電氣接點溫度、環境溫濕度。

★遙測：監測各相電壓/電流、零序電流、頻率；監測各相功率、總功率 (有功、無功、視在) ；監測各相功率因數、總功率因數，四象限電能統計；監測4路電氣接點溫度測量和1路環境溫濕度測量。

★遙信：電壓過壓、欠壓、過流、缺相、DI 聯動等報警輸出。

1.1　電壓

標準的參比電壓見下表。

★工作電壓：設備應支持DC48V或AC220V供電方式。

★工作電壓范圍：采用直流電壓時 -40V～-57V或采用交流電壓時220V±20%。

1.2.1　電流

★所有互感器采用外置方式，避免進行二次線路改造割接。

★互感器精度等級應不低于0.5級。

1.2.3　頻率

參比頻率：50Hz。

1.2.4　環境

     1) 參比溫度為23℃，參比相對濕度為40%～60%。

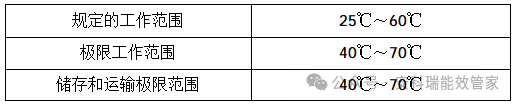

工作溫度范圍見下表，特殊訂貨要求除外。

2) 工作相對濕度

相對濕度不大于95%時，電量采集設備應能正常工作。

3) 大氣壓力

63kPa～106.0kPa（海拔4000m及以下）的大氣壓力下正常工作。

1.3　外觀與結構要求

1) 外形尺寸不大于108*102.5*70mm，導軌安裝。

2) ★電量采集設備應為集成能耗數據采集、環境數據采集及數據傳輸（無線、有線）等模塊化設計產品，以便于維護，降低能耗，減少線路故障點，節約安裝空間。電量采集設備應采用嵌入式模塊化設計，通過焊接相應的功能模塊，實現局站能耗管理系統向智慧節能管理系統的平滑升級和擴容。

3) 電量采集設備的設計和結構應能保證在額定條件下使用時不引起任何危險。尤其保證：防電擊的人身安全；防過高溫影響的人身安全；防火焰蔓延的安全；防固體異物、灰塵及水的保護。在正常工作條件下可能經受腐蝕的所有部件應予以有效防護。在正常工作條件下，任何防護層不應由于一般的操作而引起損壞，也不應由于在空氣中暴露、陽光輻射而受損。

4) 電量采集設備應表面平整、美觀，無結瘤、起泡、針孔、夾雜臟物等缺陷；所有標志、標牌、文字符號應清晰、正確、整齊，產品信息完整。

5) 電量采集設備應具有良好的防護措施，保障人身及設備安全。

6) 電量采集設備應有足夠的機械強度，不能因正常的搬運、安裝工作而受損。

7) 電量采集設備各部件安裝應緊固、可靠，確保不松動，防止斷路；電量采集設備安裝點應牢固、可靠。

8) 電量采集設備接線端子座應具有足夠的機械強度和絕緣性能。

9) 電量采集設備各接線端子、螺釘?shù)劝惭b設計合理，避免長期使用可能產生的短路、松動和發熱故障，應使由于布線、螺釘?shù)扰既凰蓜?dòng)引起的帶電部位與可觸及導電部件之間絕緣短路的危險最小。接線端子及螺釘應考慮多次線纜安裝需求，在電量采集設備壽命期內能正常使用。

10) 電量采集設備應具有阻燃、密封、防塵、防潮、防水性能，并有足夠的強度，由抗變形、腐蝕、老化的阻燃、環保材料制成，嚴禁使用回收塑料制品。

11) 電量采集設備內所有器件均應經過防銹蝕、防氧化處理，內部連接線路采用焊接方式或插接方式。如采用插接方式時應緊固、牢靠。

12) 電量采集設備的互感器設計應便于對原有電力電纜的施工安裝，互感器及二次輸出線纜應采用阻燃、抗腐蝕、耐老化材料。

1.4　計量功能

1) ★具有對供電系統電壓，每個單相供電電路電流、有功功率、功率因數和有功電量的監測。

2) ★在局站用電量監測時，對于局站的總輸入用電量應單獨計量，不能采用各支路電量算術加的方式計算。

1.5　時鐘電池

1) 采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。

2) 時鐘電池在電量采集設備壽命周期內無需更換，電池壽命不低于電量采集設備使用壽命。

1.6　校時功能

支持廣播校時和現場手工校時。通過RS485等通信接口對電量采集設備進廣播行校時，時鐘精度為0.5S/天。

1.7　顯示及告警功能

1) ★電量采集設備應具有液晶和現場指示燈顯示，供現場查詢和參數設置。

2) 開關、按鍵應靈活可靠，無卡死或接觸不良現象。

3) ★液晶顯示應直觀、清晰，文字部分采用簡體漢字，數據顯示應采用國家法定計量單位，如：kW、kvar、kWh、kvarh、V、A等。功率因數數據顯示小數點位數不少于2位，其它監測量不少于1位，顯示內容包括每個監控電路實時數據、相關設定的參數。

4) 具有背光顯示功能，電量采集設備正常計量時，液晶顯示應能在正常操作完成后30S內自動關閉背光顯示。

5) 電量采集設備用電量顯示整數位不少于8位。

6) 應具有正常運行（多路電量采集設備包括告警、通信指示燈，電量采集設備包括告警、通信、脈沖指示燈）指示燈。

1.8　數據存儲功能

電量采集設備應具有歷史電量數據和歷史告警的存貯功能。

1) ★歷史數據默認每日零時保存1次, 每路每項數據（總有功電能、總有功功率、三相電流）存儲數量1000條。

2) ★歷史數據現場存儲時間間隔為15分鐘。每路每項數據（總有功電能、

總有功功率、三相電流）存貯數量5000條。

3) ★歷史告警采用實時存貯的方式，存貯數量分別不少于500條。

4) 每月抄表日的歷史電量數據，存儲數量24條。

5) 數據存貯應穩定、可靠，不能因現場錯誤操作、錯誤監控命令等原因丟失、缺損。

6) 工作電源掉電后，各類歷史數據與設定的參數保存，不丟失。

7) 歷史電量數據和歷史告警的存貯采用先進先出的原則。

1.9　監控接口

1) ★電量采集設備應提供1個RS485通信接口，并可選支持無線傳輸上傳監控?cái)?shù)據。

2) RS485接口通信波特率可靈活設置，標準速率為1200bps、2400bps、4800bps、9600bps，缺省為9600bps。

3) 通信接口協議可選Modbus-RTU 協議或YD/T 1363 協議。

1.10　電流互感器要求

1) ★電流互感器內孔應滿足相關電纜電流監測的需求，主要采用水晶頭接口，主要采用開口互感器避免局站斷電操作。

2) 電流互感器在正常使用及發生故障開路時，不應產生互感器內部擊穿、短路，不應對人身及設備安全產生損害。

1.11　準確度要求

1.11.1　準確度等級

★交流有功準確度等級：1級；無功準確度等級：2級。

1.11.2　基本誤差

★有功1級電量采集設備應符合GB/T 17215.322-2008的規定；無功2級電量采集設備應符合GB/T 17215.323-2008的規定。

1.12　環境溫濕度采集

★電量采集設備1路溫濕度采集，用于測量環境溫濕度。

1.13　無線傳輸功能

1）網絡模式（有線、無線4G、NB）

★采集設備應支持無線傳輸功能（4G）或NB通訊，4G模式支持4G網絡模式（向下兼容2G/3G）。

1.14　狀態查詢及設置

  通過上位機軟件485接口或通過遠程能實時查看監控設備狀態。

1.15　可靠性指標

  產品的設計和元器件選用應保證使用壽命大于等于5年。

1.16　可靠性指標

  電量采集裝置應具有并提供第三方檢測機構（檢測機構通過CMA和CNAS認證）的檢測報告和電磁兼容報告。

在數字化轉型與精細化運營的時代，能耗數據是機房的核心資產。安科瑞AMC200L多回路電量采集裝置，如同為機房安裝了一位精通電力、兼顧環境、7x24小時在崗的“全能管家"。它用精準的數據說話，幫助您看清能耗真相，定位節能空間，保障安全運行，最終實現降本增效與綠色運營的目標。

選擇AMC200L，就是選擇用數據驅動決策，邁向智慧機房管理的第一步。
